Расчет производится для фундамента столба освещения. Фундамент - в виде сваи, погружаемой в грунт. Фундамент - постоянного сечения по длине. Для определения внутренних усилий в фундаменте переменного сечения следует пользоваться статьей Как найти усилия в фундаменте столба освещения с обратной коничностью.
Эскиз конструкции приведен на рис. 1. Методика расчета взята из ВСН141-90
Рис. 1 - Эскиз конструкции
Расчет фундамента столба освещения на устойчивость против опрокидывания приведен в статье Как рассчитать фундамент столба освещения
В данной статье приводится расчет на определение внутренних усилий в таком фундаменте. Расчет имперический.

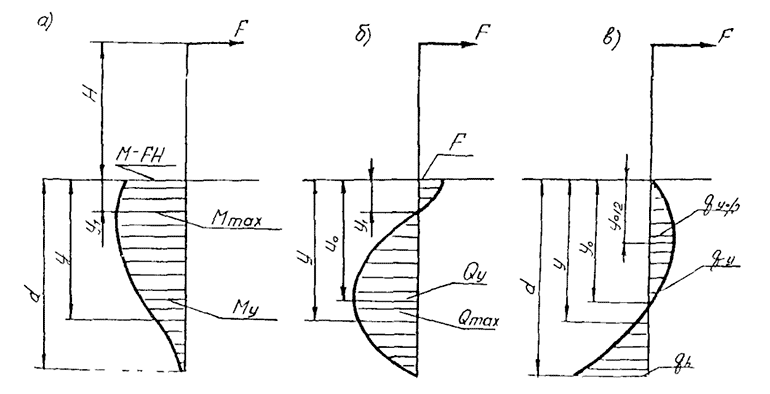

Эскиз эпюр действующих усилий в фундаменте приведен на рис. 2
Рис. 2 - Эскиз эпюр действующих усилий в фундаменте
1. Определяем значения y0 и y1 по табл. 1

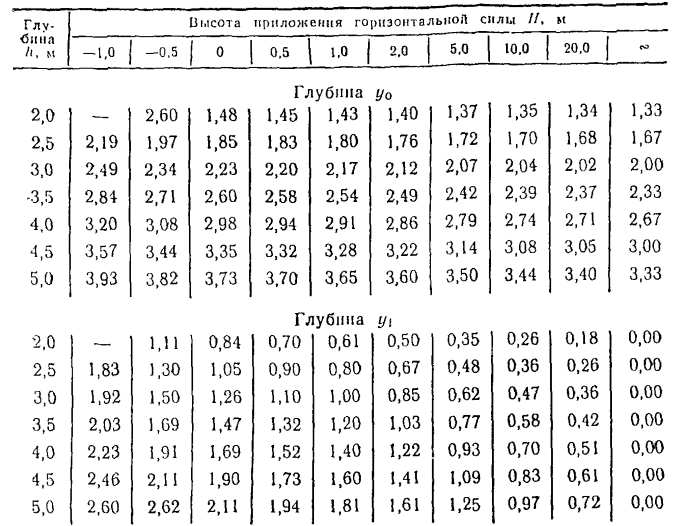

Табл. 1 - Значения y0 и y1
y0 - точка, в которой давление грунта на конструкцию равно нулю
y1 - точка, в которой изгибающий момент принимает максимальное значение, а поперечная сила равна нулю.
Значения y0 и y1 также можно найти, соответственно, по формуле и из уравнения:
2. Определяем значение наибольшего изгибающего момента (при y = y1):
Изгибающие моменты в других точках фундамента можно, соответственно, найти, подставляя необходимую глубину y в это уравнение.
3. Определяем значение наибольшей поперечной силы (в точке на глубине u0) по формуле:
Значения поперечных сил в других точках фундамента можно, соответственно, найти, подставляя необходимую глубину y в следующее уравнение:
4. Определяем интенсивность давления грунта на фундамент по боковой поверхности на глубине y, где обозначено bf - это размер поперечного сечения фундамента в плоскости, перпендикулярной плоскости действия нагрузки F:
Интенсивность давления грунта в точке y0 / 2 и в нижней точке при y = d (см. рис. 2) можно найти из формул:
5. При величине горизонтальной силы F = 0, т.е. при действии чистого момента в заделке фундамента в землю, в приведенных выше формулах следует принимать:
