Расчет производится для фундамента столба освещения конической формы, заглубляемого в грунт уменьшенным радиусом. См. рис. 1. Фундамент - в виде сваи. Для определения внутренних усилий в фундаменте постоянного сечения по длине следует пользоваться статьей Как найти усилия в фундаменте столба освещения.
Методика расчета взята из ВСН141-90 (приложение 6)

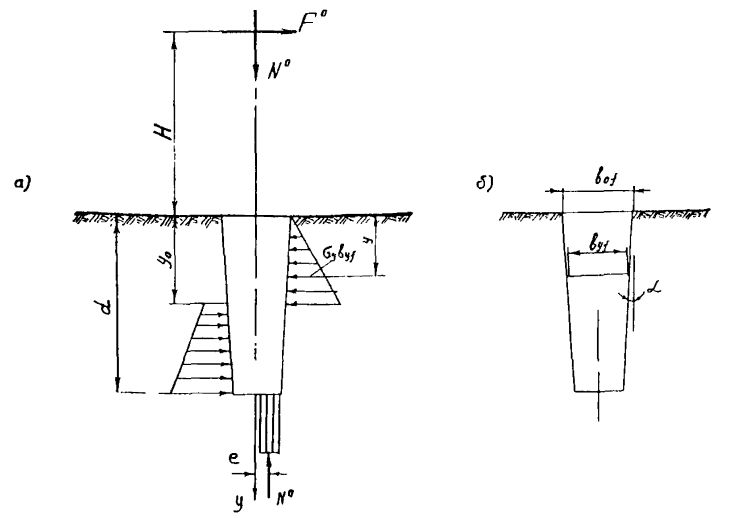

Рис. 1 - Эскиз конструкции
Расчет фундамента столба освещения на устойчивость против опрокидывания приведен в статье Как рассчитать фундамент столба освещения
В данной статье приводится расчет на определение внутренних усилий в таком фундаменте. Расчет имперический.
Данный расчет применяется при условии, что фундамент установлен в выштампованный котлован, в результате чего вокруг него образована в грунте уплотненная зона.
Эскиз эпюр действующих усилий в фундаменте приведен на рис. 2

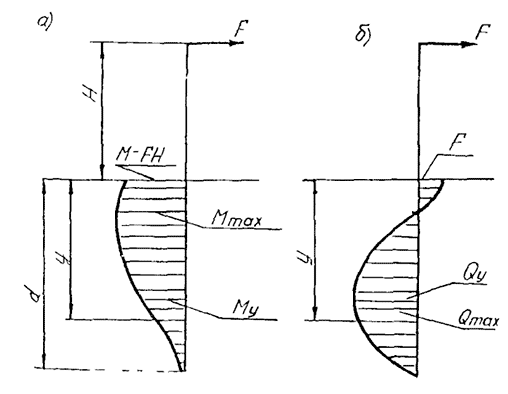

Рис. 2 - Эскиз эпюр действующих усилий в фундаменте
1. Определяем значение y0 по формуле:
2. Определяем значения изгибающего момента, подставляя необходимую глубину y, по формуле:
3. Определяем значения поперечной силы, подставляя необходимую глубину y, по формуле:
В силу арифметической сложности формул рекомендуется выполнять таблицу значений зависимости My и Qy от y, и строить график (эпюру) соответствующих функций. Для этой цели рекомендуется использовать программу Mathcad
Кроме того, желательно выполнить исследование поведения фундамента в грунтовом массиве, используя программные комплексы и моделируя сваю в грунтовом основании, тем самым сравнивая значения внутренних усилий, получившиеся в результате работы программы, со значениями внутренних усилий, получаемыми по формулам, приведенным выше, поскольку интуитивно отследить правильность приведенных формул невозможно и, кроме того, зачастую в старой нормативной документации в подобных формулах закрадываются опечатки.
