Настоящая статья изложена, учитывая основные пункты Рекомендаций по проектированию и выполнению контактных стыков с обрывом арматуры в железобетонных колоннах многоэтажных зданий.
Приведены только основные сведения для контактных стыков колонн. Расчет этих стыков следует принимать по выкладкам разд. 4 Рекомендаций по проектированию и выполнению контактных стыков с обрывом арматуры в железобетонных колоннах многоэтажных зданий.

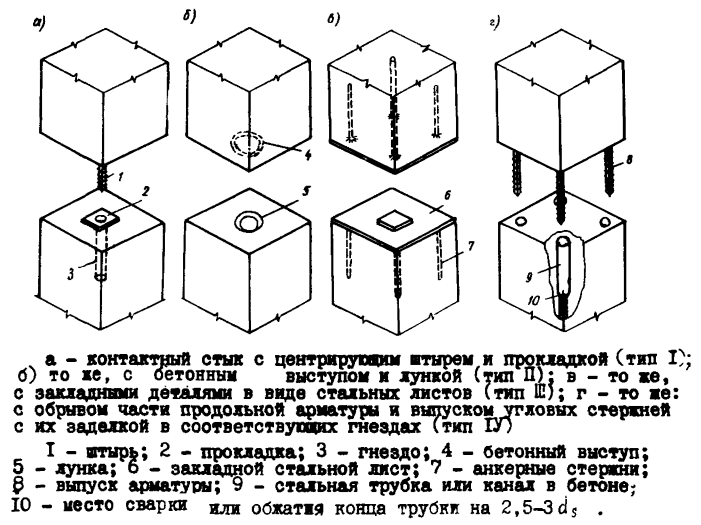

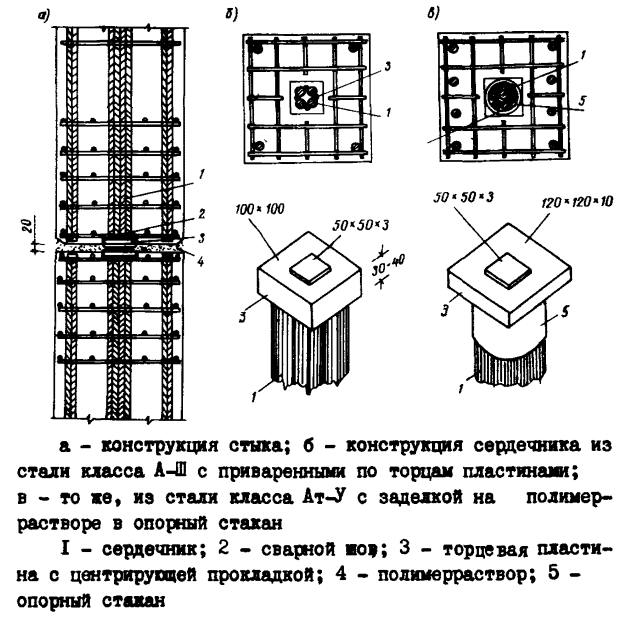

Контактные стыки сборных железобетонных колонн могут выполняться как с полным, так и с частичным обрывом продольной арматуры; типы стыков приведены на рис. 1.

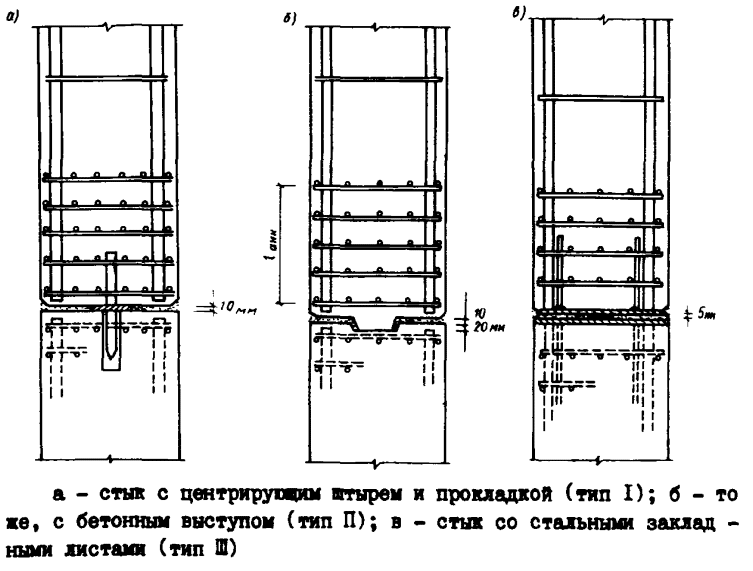

Тип I - стык с полный обрывом продольной арматуры. Для повышения прочности стыка на сдвиг в центре нижнего торца одного иэ сопрягаемых элементов предусмотрен штырь иэ арматурного стержня диаметром 32-36 мм и длиной выступавшей за торец части, равной 3-5 диаметрам стержня; в центре торца другого элемента - гнездо диаметром на 15 мм больше диаметра штыря и глубиной на 10-15 мм больше длины его выступающей части (рис. 1,а).
Гнездо образуют с помощью извлекаемого по окончании формования образователя или выполняют из оставшейся в бетоне стальной трубки. На конце штыря с целью наиболее эффективного выдавливания раствора при замоноличивании предусмотрен срез под углом 45°. Для обеспечения заданной толщины шва между элементами колонны устанавливается стальная прокладка толщиной 10 мм с отверстием в центре для пропуска штыря. По периметру нижнего торца элемента должна быть предусмотрена фаска глубиной, равной толщине защитного слоя бетона.
Тип II - стык с полным обрывом продольной арматуры. Для повшения прочности стыка на сдвиг в центре торца одного из сопрягаемых элементов предусмотрен бетонный выступ, в центре другого - лунка (рис. 1,б). Бетонный выступ может быть круглой или прямоугольной формы в плане диаметром (или с размерами сторон), равным 1/3-1/4 площади сечения колонны, и высотой больше глубины соответствующей лунки на толщину шва между сопрягаемыми элементами. Размер лунки в плане рекомендуется принимать на 20 мм больше размера бетонного выступа.
Тип III - стык с полным обрывом продольной арматуры и двумя закладными деталями в виде металлических листов толщиной 6-8 мм, устанавливаемых в торцах сопрягаемых элементов и закрепляемых в бетоне путем приварки втавр к анкерным стержням (рис.1,в).
Для обеспечения заданной толщины шва между элементами колонны устанавливается центрирующая стальная прокладка толщиной 10 мм. Для закрепления стыкуемых элементов при монтаже и для повышения прочности на сдвиг закладные листы по периметру или по двум граням соединяются с помощью сварки или специальных накладок.
Тип IV - стык с обрывом части продольной арматуры и выпуском в торце одного элемента угловых стержней, анкеруемых в соответствующих гнездах, предусмотренных в торце другого элемента (рис. 1,г), что позволяет повысить несущую способность стыка с одновременным восприятием растягивающих усилий, а также обеспечить закрепление элементов колонны при монтаже. Для образования гнезд к концам арматурных стержней в заводских условиях приваривают или опрессовывают специальные стальные трубки. В сварном варианте с целью увеличения длины сварочного шва по бокам арматурных выпусков приваривают стальные пластины, а в трубке предусматривают соответствующие прорези.
Толщина шва между элементами колонны обусловлена высотой центрирующей прокладки и принимается равной:
для стыков типа I, II IV...... 10 мм;
для стыков типа III ............ 5 мм.
