Расчет производится для фундамента столба освещения. Фундамент - в виде сваи, погружаемой в пробуренную скважину или забиваемой. Эскиз конструкции приведен на рис. 1. Методика расчета взята из ВСН141-90

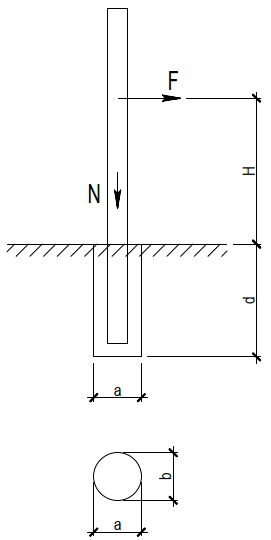

Рис. 1 - Эскиз конструкции
Расчет по настоящей методике применим при d / a > 2,5 и H > 0,75d
Здесь Н - расстояние от равнодействующей опрокидывающего момента до уровня земли.
1. Находим коэффициент условий работы γcf
2. Находим коэффициент условий работы γcо, зависящий от расположения фундамента относительно имеющегося откоса земляного полотна. Варианты расположения фундамента вблизи откоса или внутри него, которые могут влиять на назначения коэффициента, приведены на рис. 2.
Рис. 2 - Варианты расположения фундамента вблизи откоса или внутри него
Коэффициент γcо определяется по таблицам в зависимости от направления действия горизонтальной нагрузки (ветер, натяжение проводов и т.п.)

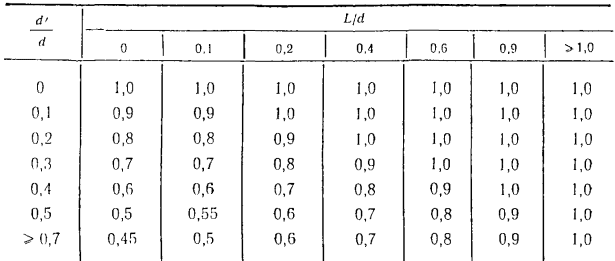

Табл. 1 - Коэффициент γcо. Фундамент около откоса (рис. 2, слева), горизонтальная нагрузка действует в сторону откоса

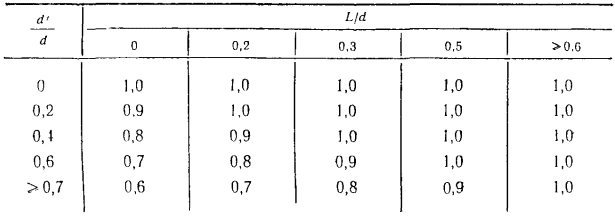

Табл. 2 - Коэффициент γcо. Фундамент около откоса (рис. 2, слева), горизонтальная нагрузка действует в сторону, противоположную расположению откоса

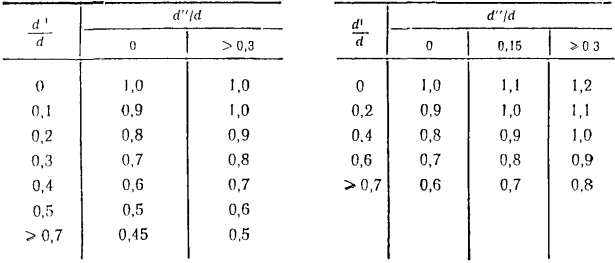

Табл. 3 - Коэффициент γcо. Фундамент внутри откоса (рис. 2, справа), горизонтальная нагрузка действует в сторону откоса (левая таблица) и в сторону, противоположную расположению откоса (правая таблица)
При действии горизонтального опрокидывающего усилия вдоль бровки откоса коэффициент γcо = 1,0
3. Находим коэффициент условий работы γcv, зависящий от наличия колебаний грунта (транспортные средства, ж/д пути и т.п.).
4. Находим коэффициент условий работы γсс, зависящий от степени уплотненности окружающего грунта.
5. Находим значения Ru и Cf по табл. 4 в зависимости от типа грунта, окружающего фундамент.

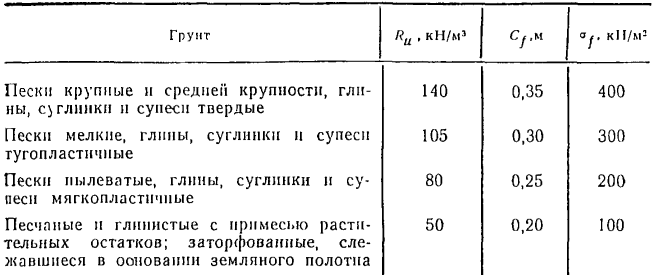

Табл. 4 - Значения Ru и Cf
6. Находим коэффициент η по графику рис. 3 в зависимости от отношения Н / d

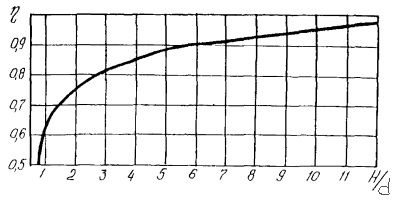

Рис. 3 - График для определеия коэффициента η
7. Находим величину Rg, кН/м², по одной из формул (в зависимости от поперечного размера сечения фундамента):
8. Находим предельный изгибающий момент в заделке столба в фундамент по формуле:
9. Находим действующий изгибающий момент в заделке столба в фундамент и сравниваем его с найденным выше предельным (допускаемым) моментом. Действующий момент определяем решением статической задачи вручную или с помощью метода МКЭ. При это ветровую нагрузку на столб освещения принимаем с учетом пульсационной составляющей. Действующий момент должен быть ниже предельного
