Расчет производится для анкерного фундамента на вырывающее усилие, направленное под углом к горизонту. См. рис. 1.
Методика расчета взята из ВСН141-90 (пп. 7.91-7.96)
Перед расчетом анкера на выдергивающие нагрузки следует выполнить следующее. Пользуясь статьей Как рассчитать фундамент столба освещения, нужно представить анкер в виде фундамента, рассчитываемого на устойчивость по методике, приведенной в указанной статье. При этом глубину фундамента следует принять равной d = da, а плечо действия силы Td : H = Нa.
Результатом указанного расчета будет являться нахождение предельного значения изгибающего момента M, который может воспринять рассчитываемый анкер. Найденный таким способом предельный изгибающий момент обозначим как Мfa. Он будет использоваться далее в настоящей статье.

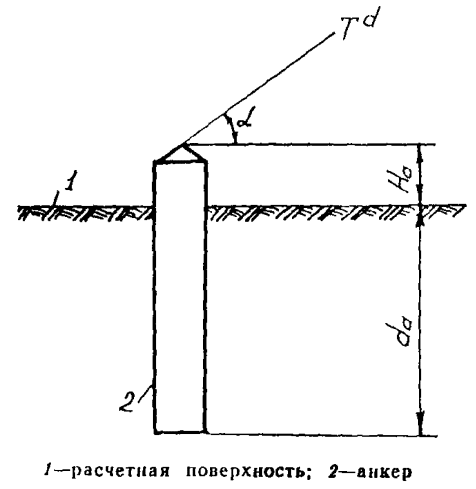

Рис. 1 - Эскиз конструкции
1. Принимаем значение коэффициента однородности kg = 0,5
2. Находим коэффициент условий работы γcv, зависящий от наличия колебаний грунта (транспортные средства, ж/д пути и т.п.):
При наличии колебаний γcv = 0,9
При отсутствии колебаний γcv = 1,0
3. Находим периметр поперечного сечения анкера pa. При анкерах сложной формы сечения (невыпуклый многоугольник) расчетный периметр определяется по примеру, приведенному на рис. 2.

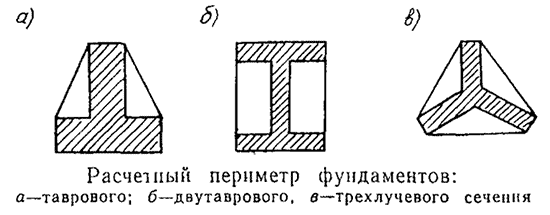

Рис. 2 - Пример определения расчетного периметра анкеров некоторых сложных сечений
4. Находим предельное значение удельного сопротивления трения грунта по боковой поверхности анкера. Для закапываемых анкеров принимаем значение 𝜏g = 10 кН/м2. Для свайных анкеров значение 𝜏g следует принимать по табл. 1 (табл. 7.3 СП 24.13330.2021). При этом следует иметь в виду указания данного СП и примечания к таблице.

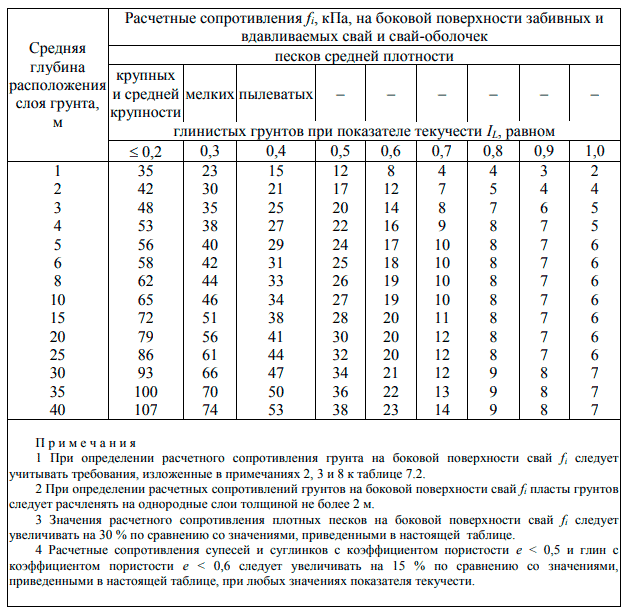

Табл. 1 - Расчетные сопротивления по боковой поверхности свай
5. Находим собственный вес анкера Ga и глубину его погружения da.
6. Находим расчетную несущую способность анкера на выдергивающую нагрузку по формуле:
7. Определяем наименьшую несущую способность анкера по грунту, которую выбираем минимальной из двух выражений:
8. Проверяем выполнения условия:
