Полевые испытания свай и свайных фундаментов производятся с целью:
а) определения их несущей способности и деформаций;
б) проверки возможности погружения до заданной проектной отметки;
в) оценки изменения несущей способности и деформаций во времени и в связи с возможным изменением грунтовых условий (подъемом уровня грунтовых вод И Т. Д.).
Полевые испытания для определения несущей способности свай выполняются:
1) посредством нагружения натурных свай статической или ударной нагрузкой;
2) статическим зондированием;
3) с помощью сваи-штампа или модели сваи.
Основные положения методики испытаний регламентируются ГОСТ 5686-69 и СН 448-72.
Схема испытаний свай и свайных кустов по характеру, величине и направлению нагрузок должна быть максимально приближена к схеме работы фундамента в составе сооружения.
В настоящей статье приводится формула для определения несущей способности сваи ударной нагрузкой по данным забивки (добивки).
Поскольку формулы имперические, то следует принимать во внимание единицы измерения аргументов, входящих в состав формул, а именно:
e - остаточный отказ (погружение) сваи от одного удара, см,
c - упругий отказ, см,
Упругий отказ - это величина подъема сваи после удара молота, т.е. обратное перемещение сваи (выдавливание), происходящее за счет упругих свойств грунта,
Остаточный отказ - это та часть величины погружения сваи после удара молота, которая остаётся после упругого подъема сваи.
При забивке сваи происходит сопротивление грунтов, что может приводить к незначительному обратному перемещению свай (выдавливанию) при каждом ударе молота. Величину таких перемещений называют упругим отказом, а ту часть отказа, которая остаётся после упругих перемещений сваи — остаточным.
Остаточный отказ в процессе производственной бойки замеряется как средний отказ в последнем залоге из 3—5 ударов; при добивке число ударов в залоге принимается 1—2, не считая удара с малой высоты для осаживания оголовка.
Q - вес ударной части молота, кН,
q - вес сваи и наголовника (для дизель-молотов и опирающейся
на сваю стационарной части молота), кН,
H - расчетная высота падения ударной части молота, см,

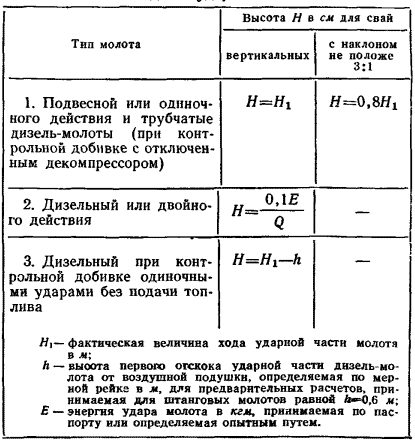

определяемая по табл. 9 СНиП II-Б 5-67. Данная таблица приведена в настоящей статье (см. табл. 1).
F - площадь поперечного сечения (брутто) сваи, см²,
Ω - площадь боковой поверхности сваи, см²,
n0 = 0,00025 с*м/кН - коэффициент перехода от динамических к статическим сопротивлениям грунта под нижним концом сваи,
nб = 0,025 с*м/кН - коэффициент перехода от динамических к статическим сопротивлениям грунта по боковой поверхности сваи,
Χ - отношение несущих способностей грунта по нижнему концу сваи и для сваи в целом, определяемое по испытаниям тензометрической сваи, сваи-штампа или по данным зондирования,
g = 9,81 м/с² - ускорение силы тяжести.
1. Определяем коэффициент Θ по формуле:
2. Определяем несущую способность сваи по формуле:
