Как рассчитать стыковой сварной шов двух труб с фигурными накладками

🢠 Назад к статьям и заметкам

Для расчета напряжений в стыковом сварном соединении двух труб можно вопспользоваться методикой, приведенной в Рекомендациях по проектированию стальных конструкций с применением круглых труб.

Для определения расчетного сопротивления шва можно полагаться на таблицу 1, либо принимать значение расчетного сопротивления по СП 16.13330.2017. При этом расчетные сопротивления сварных соединений встык применительно к трубчатым элементам соответствуют соединениям труб встык или впритык, выполненным на подкладном кольце. Для соединений труб встык, выполняемых без подкладного кольца, расчетные сопротивления снижаются умножением на коэффициент 0,75, а для соединений впритык - на коэффициент 0,85

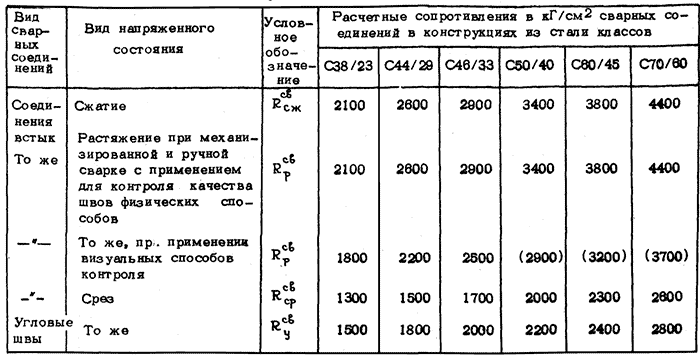

Табл. 1 - Расчетные сопротивления сварных соединений R_СВ

Монтажные стыки трубчатых элементов одинакового наружного диаметра, а также заводские стыки при разнице в толщине стенки более 2 мм рекомендуется выполнять с парными пол укольпевыми накладками, вырезаемыми из трубы того же или несколько большего диаметра или свальцованными из листовой стали.

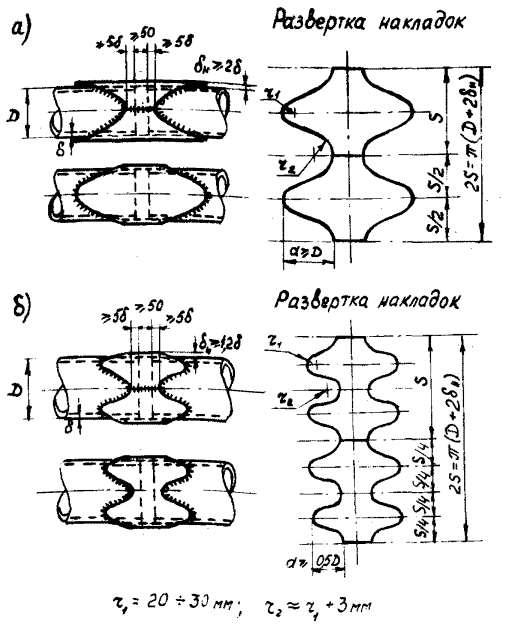

В целях увеличения длины углового сварного шва следует предусматривать накладки с фигурными вырезами. Для труб диаметром до 140 мм рекомендуется применять накладки с двумя вырезами по периметру трубы(двухлепестковые, рис. 1а), для труб большего диаметра - с четырьмя вырезами (четырехлепестковые, рис.1б).

Толщину накладок и сварного шва рекомендуется принимать на 20% больше толщины стенок стыкуемых труб. Рекомендуемые размеры и очертания накладок, принятые из условия минимума отходов при резке, показаны на рис. 1.

Вместо парных полукольцевых накладок могут применяться трубчатые муфты из обрезка трубы, диаметр которой в свету приблизительно равен наружному диаметру стыкуемых труб. Очертания фигурных вырезов таких муфт целесообразно предусматривать с учетом выполнения резки на автоматических труборезных станках без разметки.

Алгоритм расчета

1. Определяем длину сварного шва по развертке накладок, либо по приближенной формуле:

где n - число вырезов по периметру трубы (например, на рис. 1а - два выреза, а на рис. 1б - четыре),
a - глубина фигурного выреза накладки вдоль оси трубы (см. рис. 1),
D - наружный диаметр трубы

2. Определяем напряжения в шве по формуле:

где N - расчетное усилие, разрывающее стык,
k_w - катет шва, принимаемый не более наименьшей толщины стенки трубы

3. Сравниваем полученное напряжение с расчетным сопротивлением, исходя из условия:

где β - коэффициент, принимаемый по табл. 2 (табл. 39 СП 16.13330.2017)

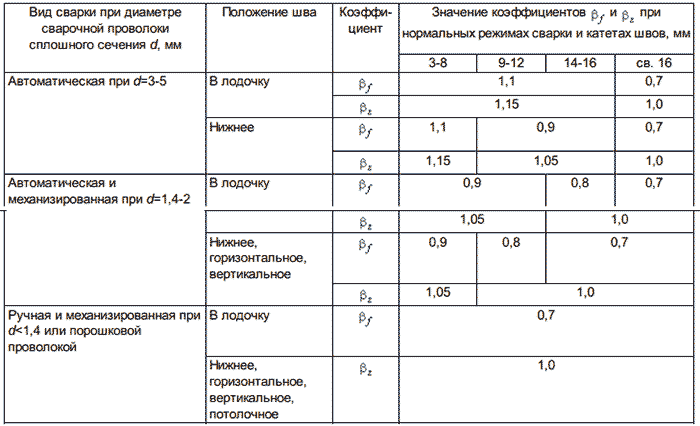

Табл. 2 - Коэффициент β
