В статье применены основные положения Рекомендаций по проектированию гидроизоляции подземных частей зданий и сооружений.
Виды гидроизоляции:
- окрасочная (битумной, битумно-полимерной, полимерной);
- штукатурная (холодной асфальтовой, горячей асфальтовой, цементной);
- оклеечная (рулонной, листовой);
- облицовочная (из стальных или полиэтиленовых листов).
В качестве гидроизоляции может быть использован водонепроницаемый бетон, который получается из обычного бетона путем введения в его состав специальных веществ в жидком, пастообразном или порошковом виде.
При выборе типа гидроизоляции необходимо учитывать механическое воздействие на гидроизоляцию, температурные воздействия, условия производства работ, дефицитность и стоимость материалов, а также сейсмичность района строительства.

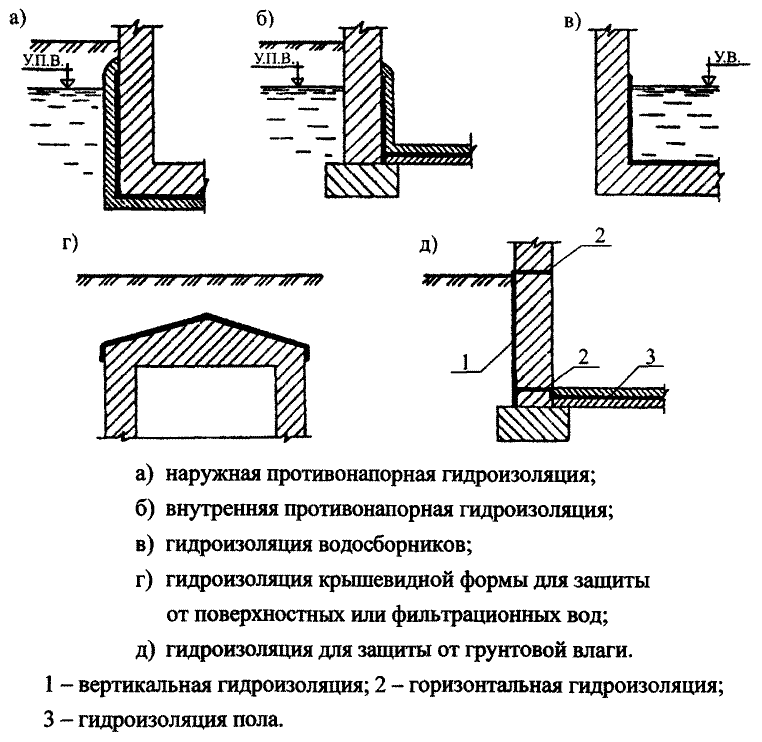

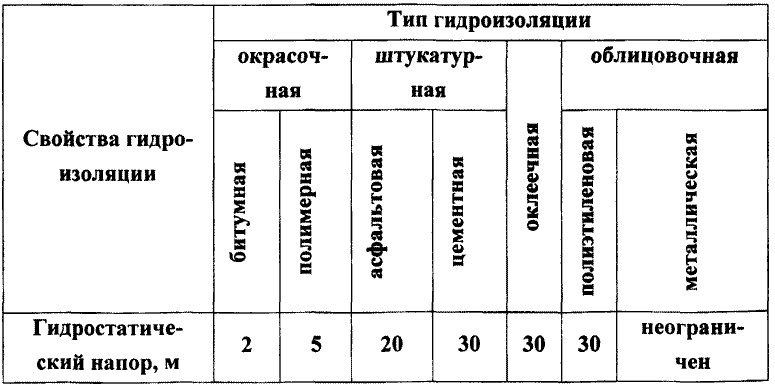

В зависимости от гидростатического напора область применения различных типов гидроизоляции определяется по таблице 1.

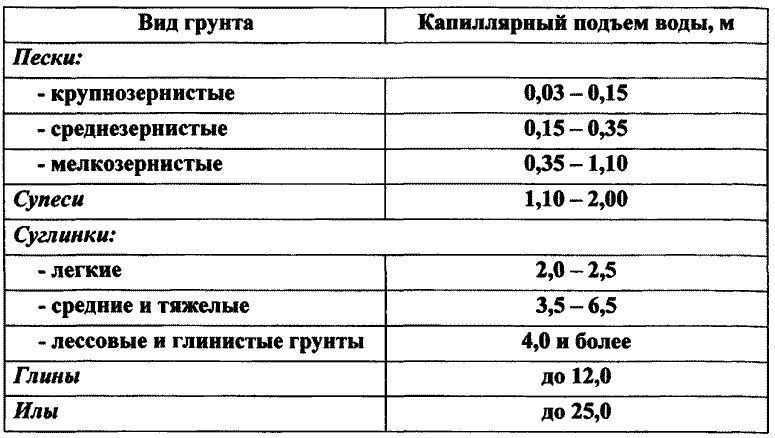

Гидроизоляцию конструкций необходимо предусматривать выше максимального уровня грунтовых вод не менее чем на 0,5 м. Выше максимального уровня грунтовых вод конструкции должны быть изолированы от капиллярной влаги. Средние значения максимального поднятия капиллярной воды в зависимости от вида грунта приведены в таблице 2.

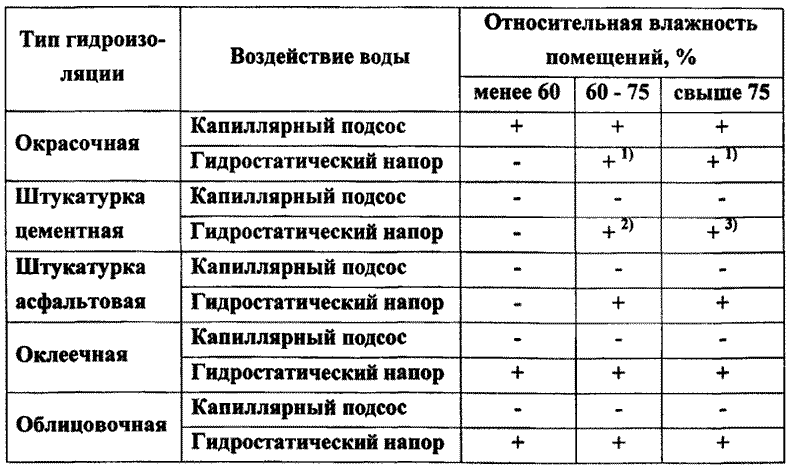

В зависимости от допустимой влажности внутреннего воздуха в подземных помещениях (подвалов, тоннелей, венткамер и др.) тип гидроизоляции следует назначать в соответствии с таблицей 3.
При выборе типа и конструкции гидроизоляции необходимо учитывать химический состав грунтовых вод и наличие блуждающих токов. Защиту от блуждающих токов подлежит осуществлять в соответствии с действующими нормативными документами.
При выборе типа гидроизоляции сооружений, находящихся под действием сдвигающих сил, необходимо учитывать, что асфальтовые, битумные и некоторые пластмассовые гидроизоляции отличаются ползучестью. Для стен, испытывающих сдвигающие, растягивающие или большие сжимающие напряжения, а также сейсмические нагрузки, гидроизоляцию в стенах следует предусматривать из цементно-песчаного раствора.
Окрасочная гидроизоляция представляет собой сплошное многослойное (2-4 слоя) водонепроницаемое покрытие, выполняемое окрасочным способом и имеющее толщину 3-6 мм. Окраска является наиболее распространенным и наиболее механизированным способом гидроизоляции и антикоррозионной защиты поверхностей бетонных и железобетонных сооружений.
Однако область применения ограничивается недостаточной долговечностью окрасочных покрытий.
Окрасочная гидроизоляция наносится на изолируемую поверхность с увлажняемой стороны и рекомендуется в основном для защиты от капиллярной влаги. При гидростатическом напоре ее можно применять, если нет деформационных швов, и если будет создана возможность периодического осмотра и ремонта гидроизоляции, а напор не будет превышать 5 м.
Основными видами окрасочной гидроизоляции являются битумно-полимерные и полимерные составы на основе нефтяных битумов, различных полимерных вяжущих и смол.
По составу исходных материалов окрасочные покрытия подразделяются на:
1. Битумные:
а) из растворенных и горячих битумов;
б) из битумных эмульсий и паст.
Битумные материалы изготовляют в виде растворов битума и пеков, водобитумных и водопесковых эмульсий, применяемых как с наполнителями и спеццобавками, так и без них.
2. Битумно-полимерные:
а) из битумно-латексных эмульсий;
б) из битумно-наиритовой мастик;
в) из битумно-резинозых составов.
Битумно-полимерные композиции применяются в виде расплавов, растворов или водоэмульсионные, обладающие повышенной деформативной способностью и водостойкостью.
3. Полимерные:
а) из синтетических смол;
б) из лакокрасочных материалов.
Полимерные материалы изготовляют на основе синтетических каучуков и смол (хлоркаучуковые, бутилкаучуковые, алкидные, полиуретановые, эпоксидные и другие мастики и краски).
4. Полимерцементные - из цементно-латексных составов.
Полимерцементные материалы приготовляются на основе цемента
и синтетического латекса. При приготовлении полимерцементных составов применяются: цемент, песок, синтетический латекс, жидкое стекло, эмульгатор.
Штукатурная гидроизоляция представляет собой сплошное водонепроницаемое покрытие из смеси (горячей или холодной) битумных, цементных, полимерных вяжущих с минеральными или органическими наполнителями. Покрытие наносится на изолируемую поверхность штукатурным способом толщиной 6-50 мм.
Штукатурную гидроизоляцию необходимо применять на поверхностях жестких сооружений, не подвергающихся деформациям и вибрациям любого происхождения.
Для производства водонепроницаемых растворов, бетонов и железобетонных конструкций можно использовать ГИДРО-3 - сухую смесь портландцемента (класс В30) и минеральной расширяющейся добавки (ИР-1).
По составу исходных материалов различают следующие типы штукатурной гидроизоляции:
1. На основе неорганических вяжущих - цементные:
- из торкрет-бетона или пневмобетона;
- из цементно-песчаных растворов с уплотняющими добавками;
- из коллоидно-цементного раствора.
2. На основе органических вяжущих - битумные:
- из холодных асфальтовых мастик;
- из горячих асфальтовых мастик;
- из горячих асфальтовых растворов
Штукатурно-цементную гидроизоляцию следует выполнять в виде покрытия из цементно-песчаного раствора (состава цемент - песок 1:1 или 1:2) наносимую механизированным (торкретированием) или ручным способом.
Торкретирование следует применять, как правило, для защиты ограждающих конструкций из монолитного бетона.
Общую толщину и количество слоев штукатурной цементной гидроизоляции следует назначать в зависимости от величины гидростатического напора. Количество слоев должно быть не более 3-х. Общая толщина слоев не должна превышать 20 мм при гидростатическом напоре до 10 м и 30 мм при гидростатическом напоре от 10 до 30 м.
Холодная асфальтовая гидроизоляция выполняется из холодной эмульсионной асфальтовой мастики, которая наносится на очищенную и огрунтованную поверхность несколькими слоями, грунтовка должна предусматриваться из разжиженных битумных паст. Холодную асфальтовую гидроизоляцию следует располагать, как правило, со стороны подпора воды, действующего на сооружение. При защите от капиллярной влажности гидроизоляцию допускается располагать на противоположной от увлажнения стороне.
Горячая асфальтовая гидроизоляция выполняется из горячих асфальтовых мастик или растворов, наносимых на изолируемую поверхность в расплавленном виде. Температура нагрева составляет 150-190 °С. Такие мастики или растворы получают путем смеси битумов с порошкообразным или волокнистым заполнителем и с применением в случае необходимости полимерными или пластифицирующими добавками. Горячую асфальтовую гидроизоляцию следует предусматривать со стороны напора или увлажнения без применения, как правило, защитного ограждения.

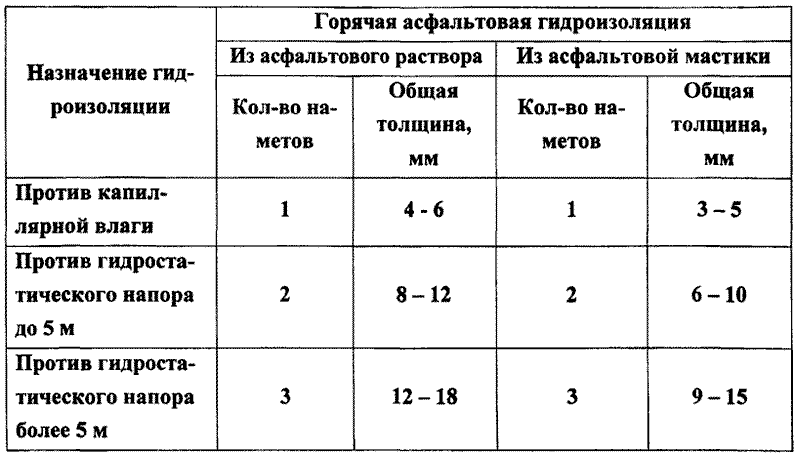

Количество наметов и общую толщину гидроизоляции следует устанавливать по таблице 4.
Оклеечная гидроизоляция представляет собой сплошной водонепроницаемый ковер рулонных или пленочных гидроизоляционных материалов, наклеиваемых послойно мастиками на огрунтованную поверхность изолируемой конструкции.
Оклеенную гидроизоляцию следует проектировать только из гнилостойких материалов. Применение негнилостойких рулонных материалов на картонной основе (рубероида, толя, пергамина и др.) для долговременных сооружений не допускается.
Оклеенные покрытия по составу применяемых рулонных материалов подразделяются на две группы:
1. Покрытие из битумных рулонных материалов:
- изол ГОСТ 10296-79*;
- гидроизол ГОСТ 7415-86*;
- фольгоизол ГОСТ 20429-84*;
- армобитэп ТУ 21-27-50-76;
- экарбит;
- изопласт ТУ 5774-005-057 66 480-95;
- изоэласт (зимний);
- мостопласт ТУ 5774-006-057 66 480-96.
При использовании перечисленных выше битумно-полимерных наплавляемых материалов число слоев, указанных в таблице 5 видов гидроизоляции, снижается на три слоя, т.е. используется в один или в два слоя.
2. Покрытие из синтетических полимерных материалов:
- полиэтиленовая пленка ГОСТ 10354-82*;
- поливинлхлоридная пленка ГОСТ 16272-79*;
- полипропиленовая пленка ТУ 38-10264-82*.
Наклейку и окраску гидроизоляционного ковра надлежит производить битумной, битумно-полимерной или полимерной мастикой со стойкими, в случае агрессивной среды, наполнителями к этой среде.

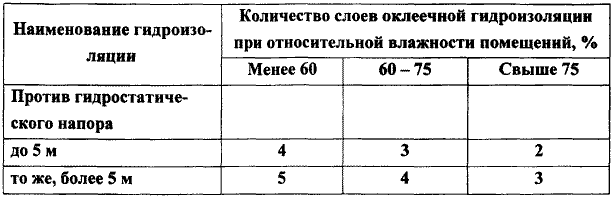

Количество слоев оклеенной рулонной или листовой гидроизоляции на битумной, битумно-полимерной или синтетической основе следует назначать в зависимости от величины гидростатического напора воды и допустимой относительной влажности в защищаемом помещении согласно таблице 5.
Металлическую гидроизоляцию выполняют в виде сплошного ограждения из стальных листов толщиной не менее 4 мм, соединенных между собой при помощи сварки (встык или внахлестку), а с изолируемой конструкцией - анкерами, заделываемыми в бетон. Металлическая гидроизоляция обладает высокой прочностью, водонепроницаемостью и долговечностью при больших давлениях воды, но дорогая и многодельная, поэтому применение металлоизоляции ограничено.
Металлическая гидроизоляция применяется в следующих случаях:
- при большом гидростатическом напоре, когда другие виды гидроизоляции не эффективны и требуется обеспечить постоянную сухость помещения;
- для изоляции конструкций, подвергающихся воздействию повышенных температур (свыше 80 °С);
- при значительных механических воздействиях;
- при гидроизоляции отдельных приямков сложной формы.
Металлическую гидроизоляцию устраивают, как правило, с внутренней поверхности ограждающих конструкций, что дает возможность при эксплуатации устранять течь.
Листовая гидроизоляция из полимерных материалов представляет собой однослойный ковер из листов толщиной 1-2 мм, соединенных между собой в стыках сваркой или склеиванием. Крепление листов к изолируемой поверхности может осуществляться дюбелями, гвоздями, прижимными планками или наклеиваться на мастиках, клеях и т.д., а также могут применяться полиэтиленовые листы с анкерными ребрами, которые обеспечивают закрепление листов в бетон при бетонировании.
Гидроизоляция из профилированного полиэтиленового листа может применяться для защиты сборных конструкций, путем установки ее в опалубку до бетонирования или путем наклейки на сборный элемент с помощью полимерсиликатного состава толщиной 10 мм.

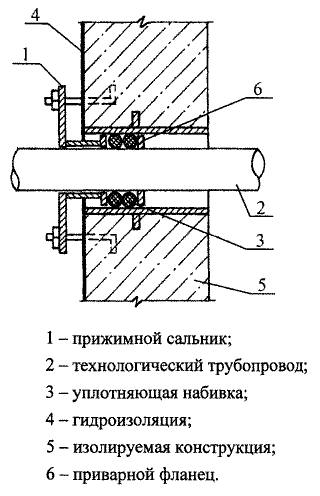

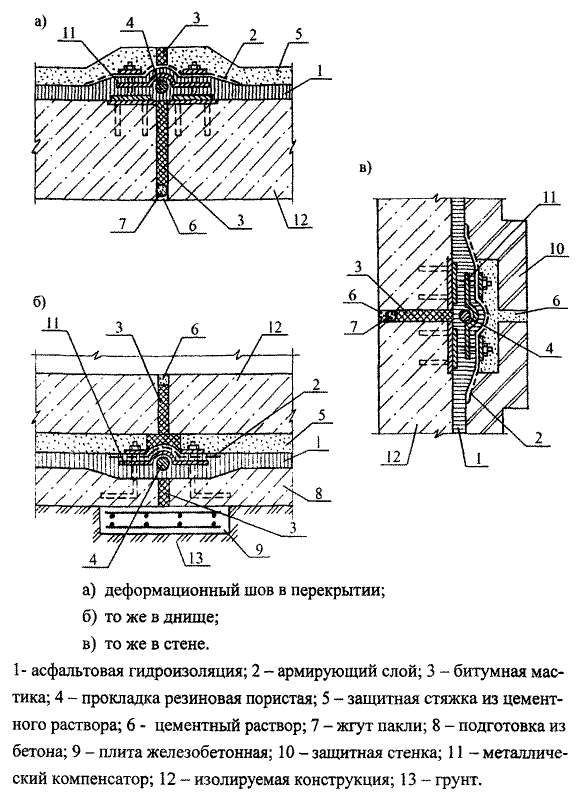

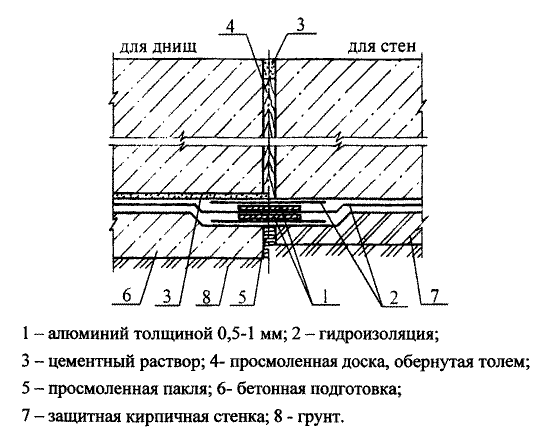

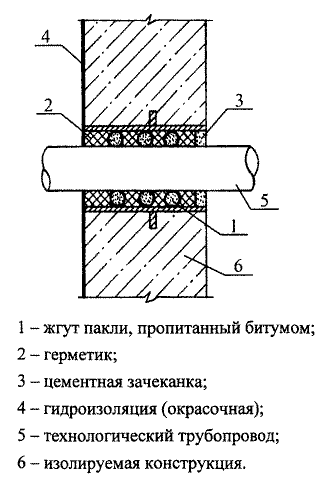

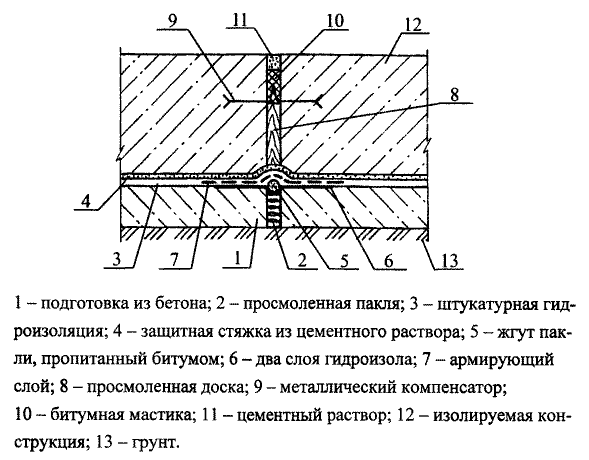

Гидроизоляция швов и уплотнений для оразличных условий приведены на рисунках ниже.
Примеры устройства гидроизоляции фундаментов приведены в файле PDF ниже.
